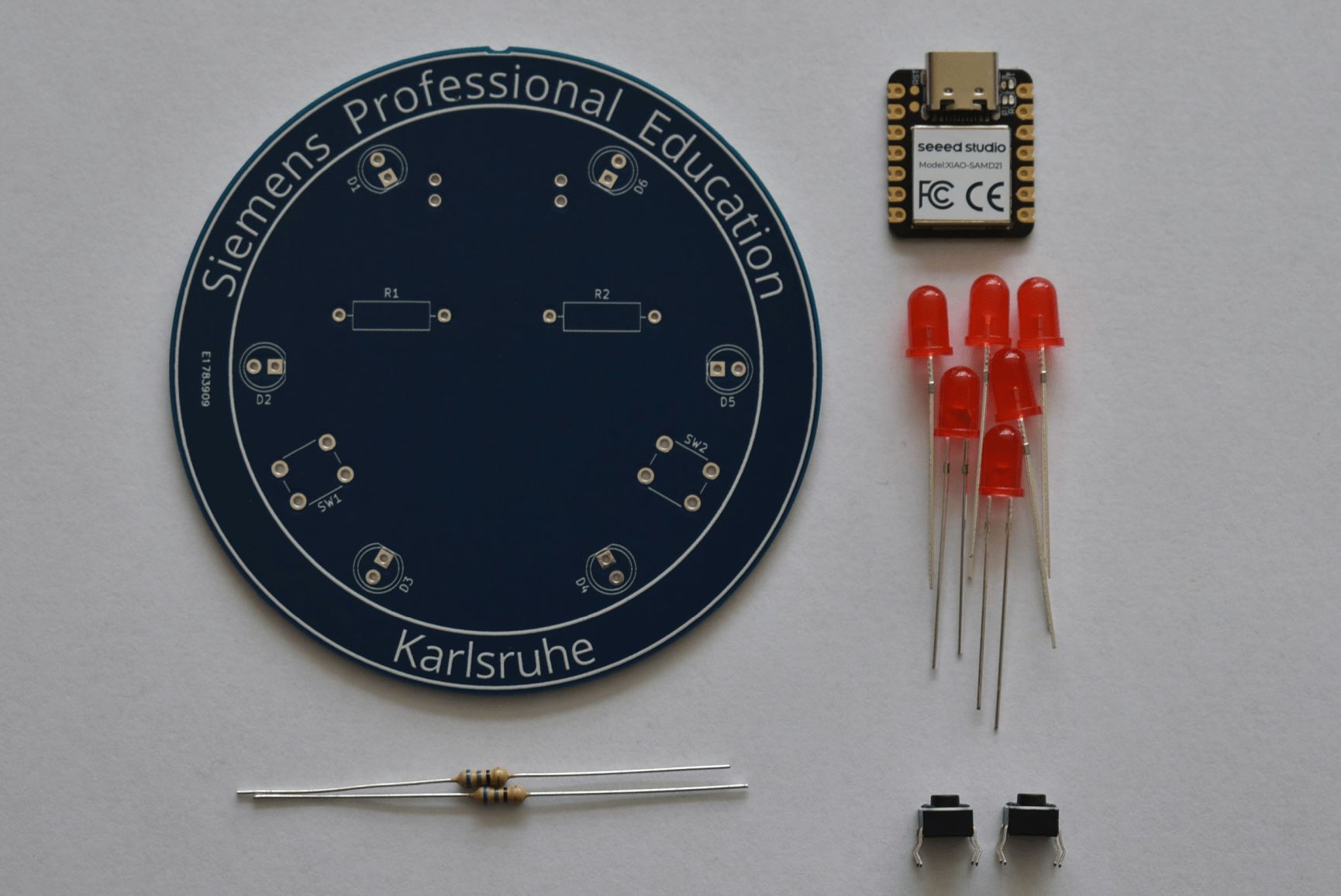

Zum Aufbau des Gadgets werden die folgenden Teile benötigt:
- Platine
- Microcontroller (Seeed Studio XIAO)
- 6 LEDs (Rot)
- 2 Widerstände (68 Ω)
- Optional: 2 Taster

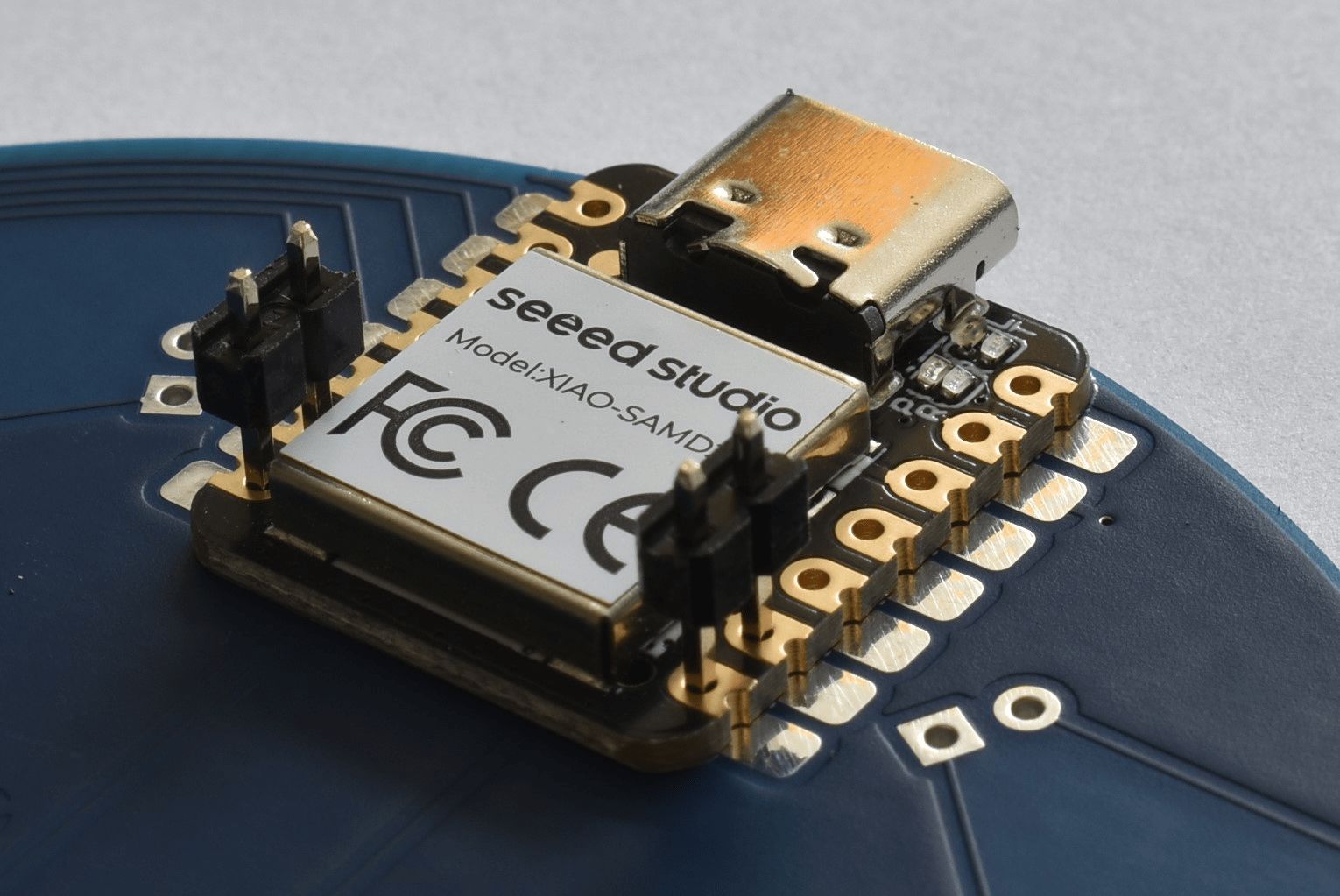

Als erstes wird der Mikrocontroller auf die Platine gelötet. Zur Fixierung während dem Löten werden zwei Abschnitte der enthaltenen Stiftleite abgeknipst, die jeweils zwei Stifte lang sind. Dann wird der Mikrocontroller auf die Platine gelegt und die beiden Stiftleisten durch Mikrocontroller und Platine gesteckt:

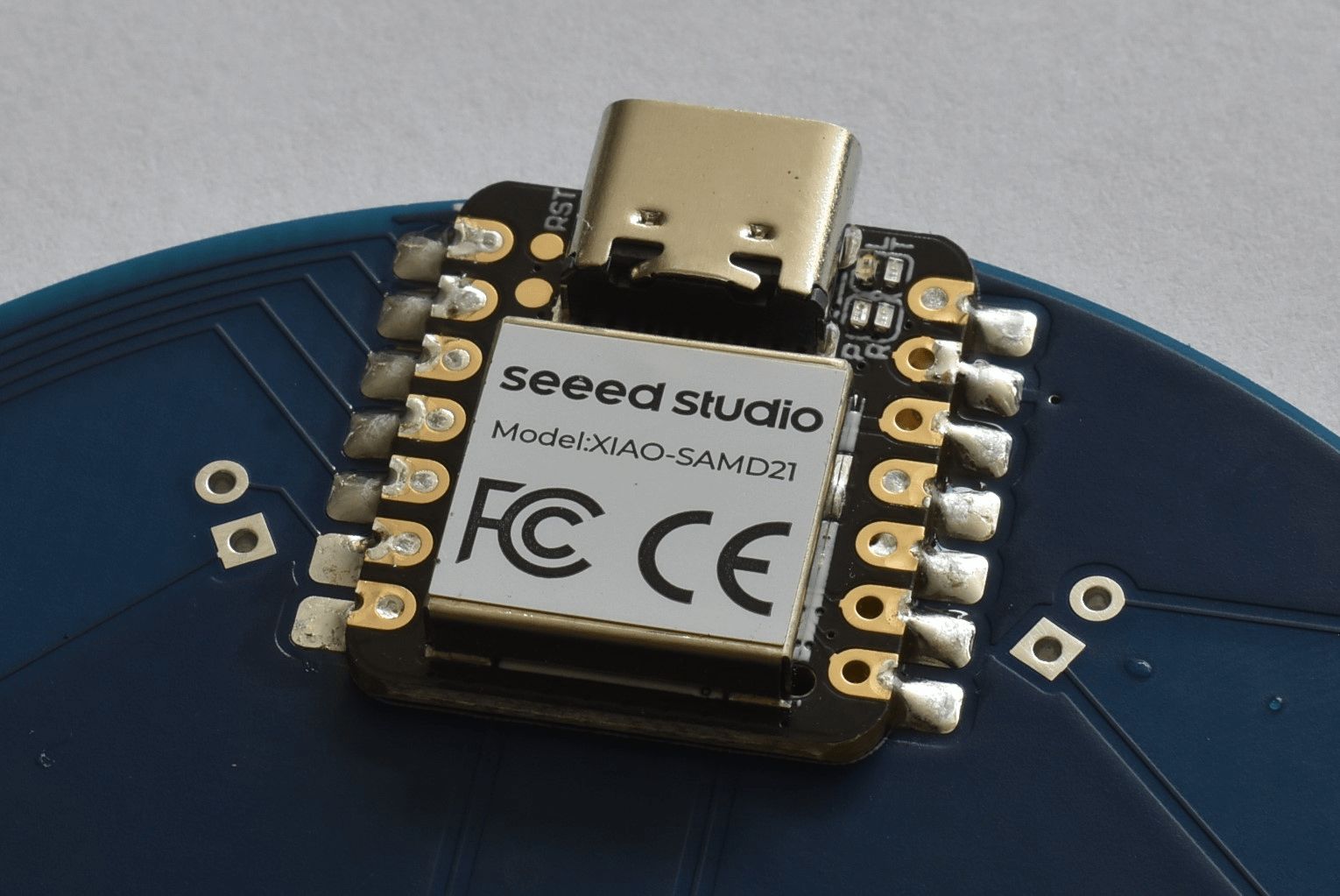

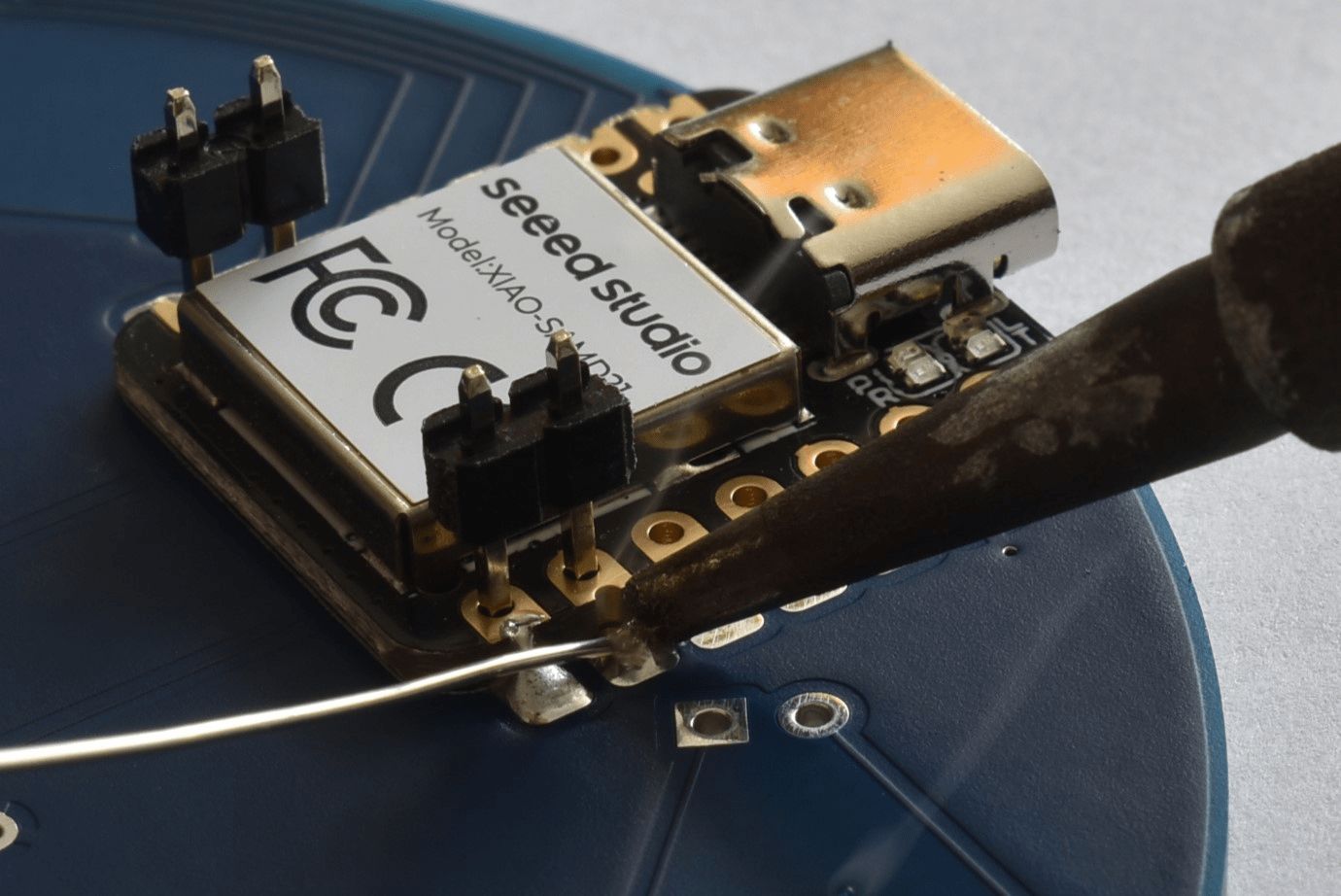

Jetzt wird der Mikrocontroller an seinen 14 Anschlüssen seitlich mit der Platine verlötet.

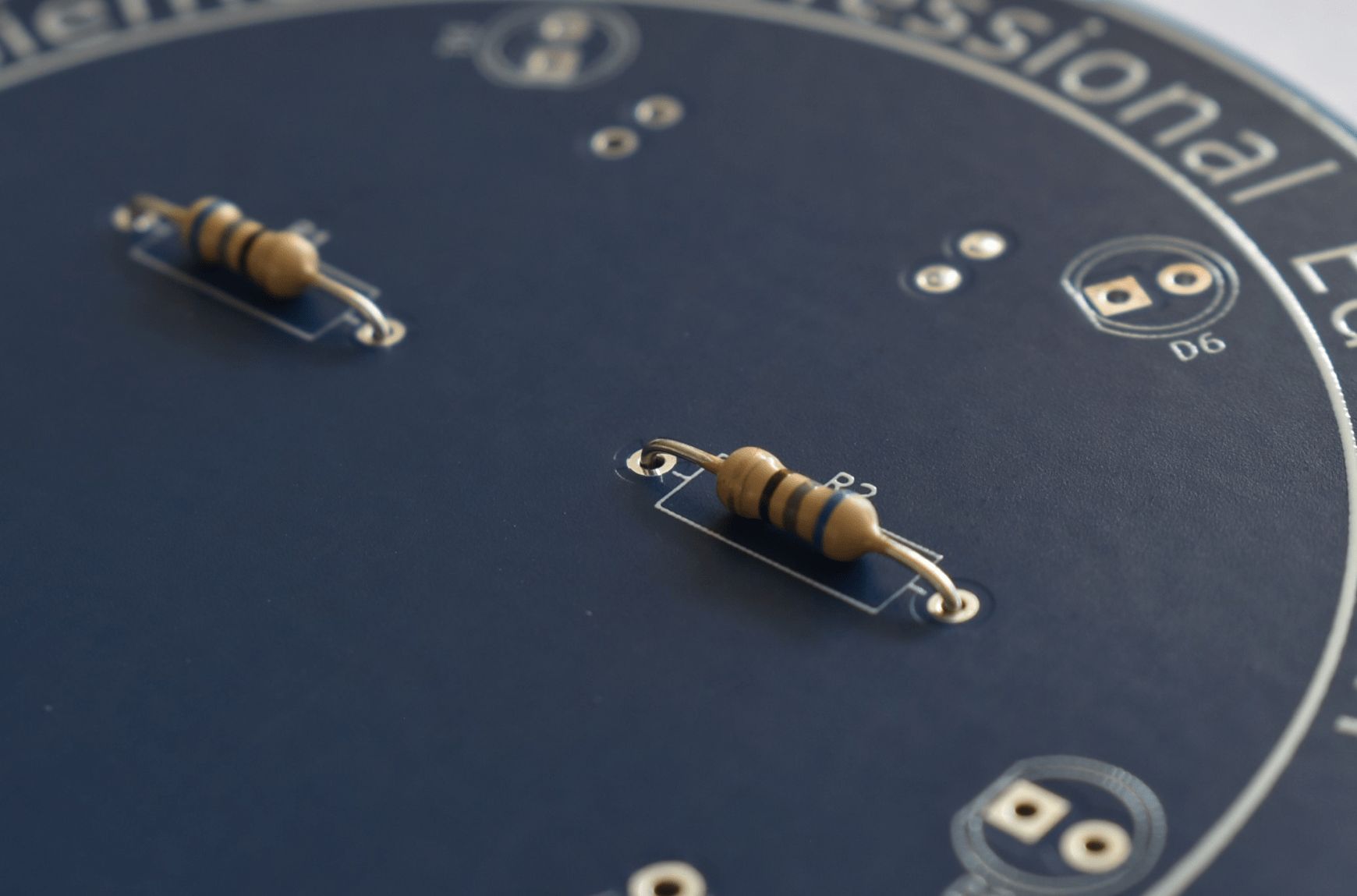

Jetzt werden die zwei Widerstände von vorne (also von der Seite, auf welcher der Microcontroller nicht ist) durch die Platine gesteckt. Die Beine der Widerstände müssen dafür auf die richtige Länge gebogen werden. Das kann man mit einer Zange oder auch mit der Hand machen.

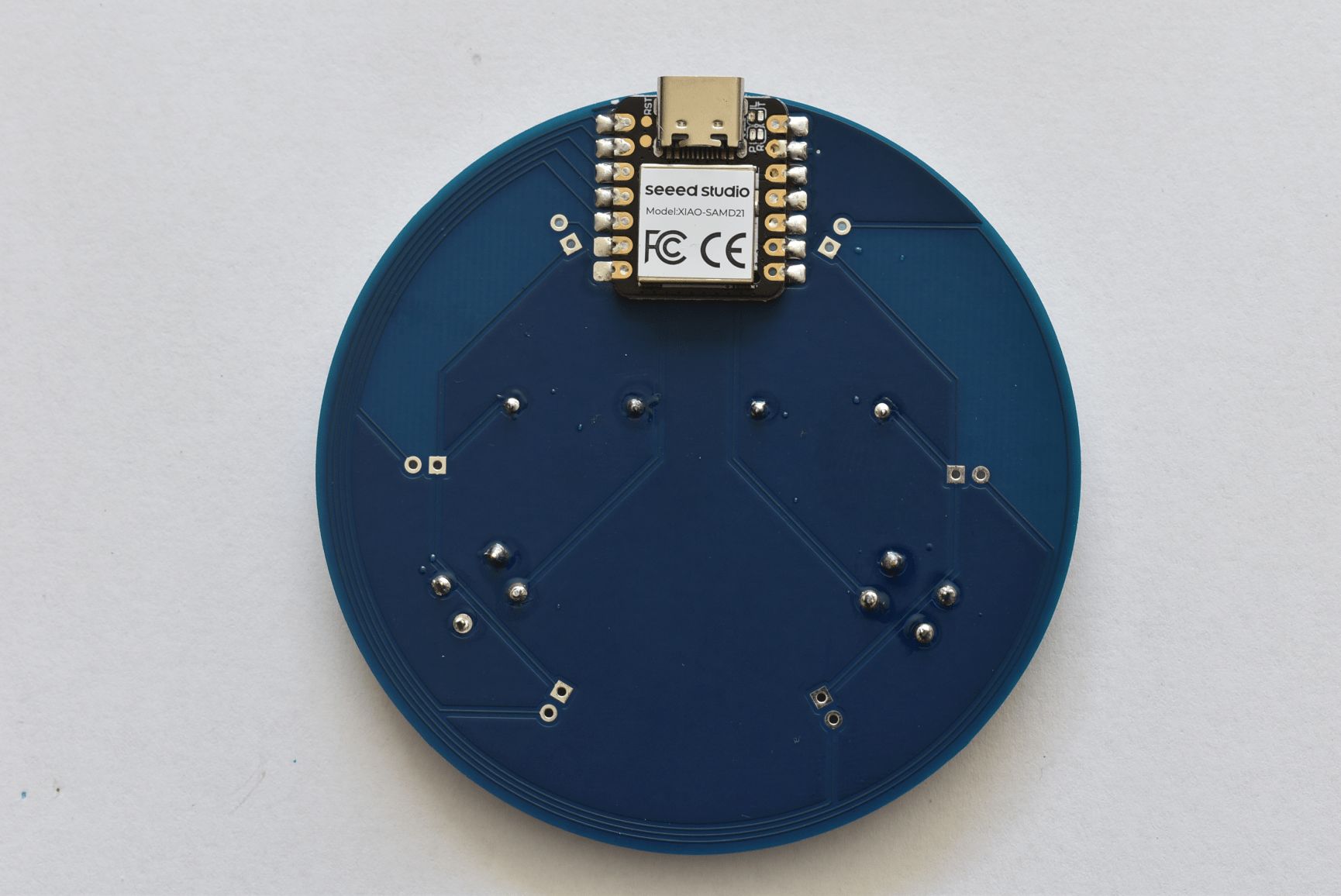

Auf der anderen Seite der Platine werden die Beine mit dem Seitenschneider so gekürzt, dass sie ca. 2 mm aus der Platine stehen. Dann werden die Widerstände festgelötet. Wenn die Taster verwendet werden sollen, können sie genauso durch die Platine gesteckt und verlötet werden.

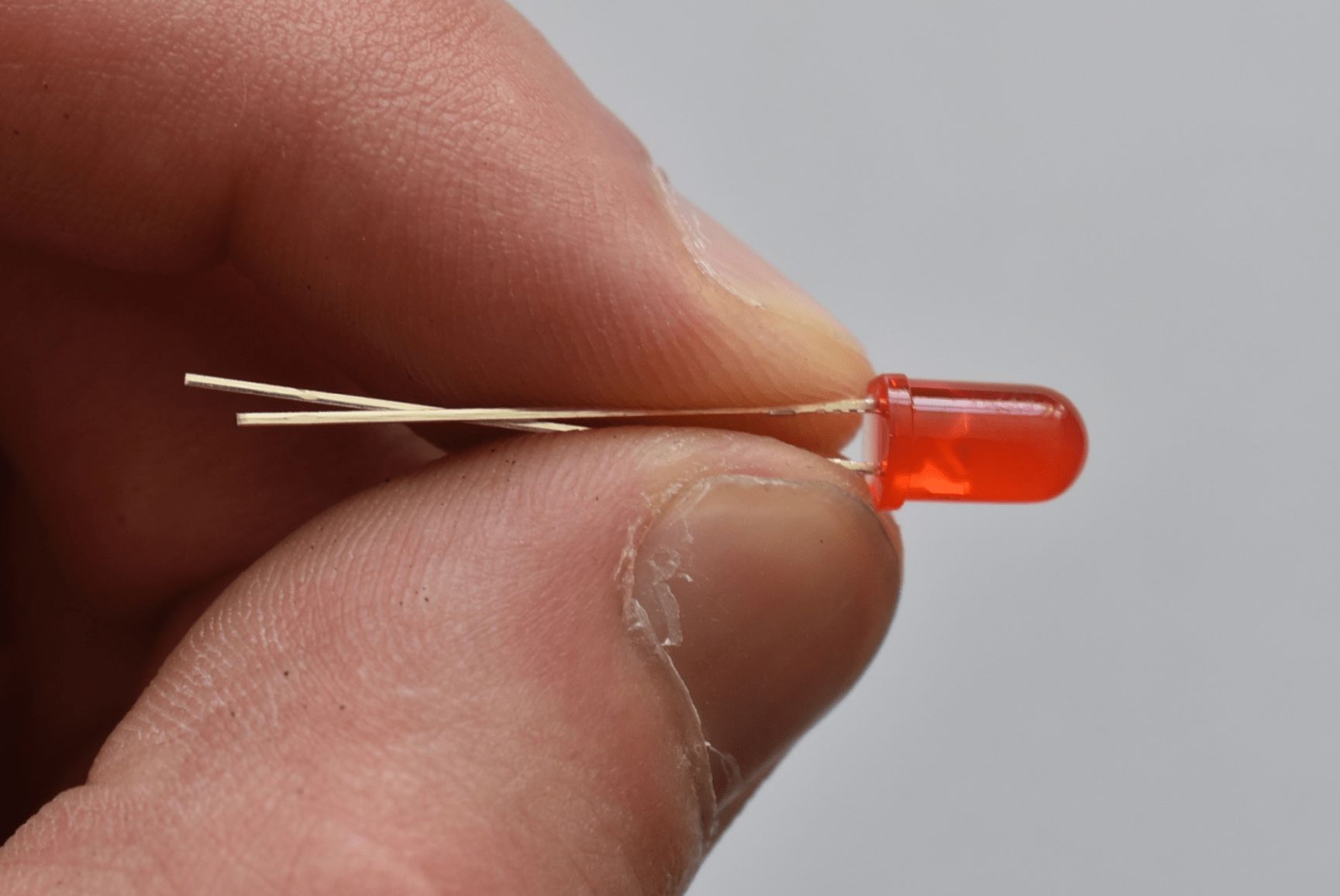

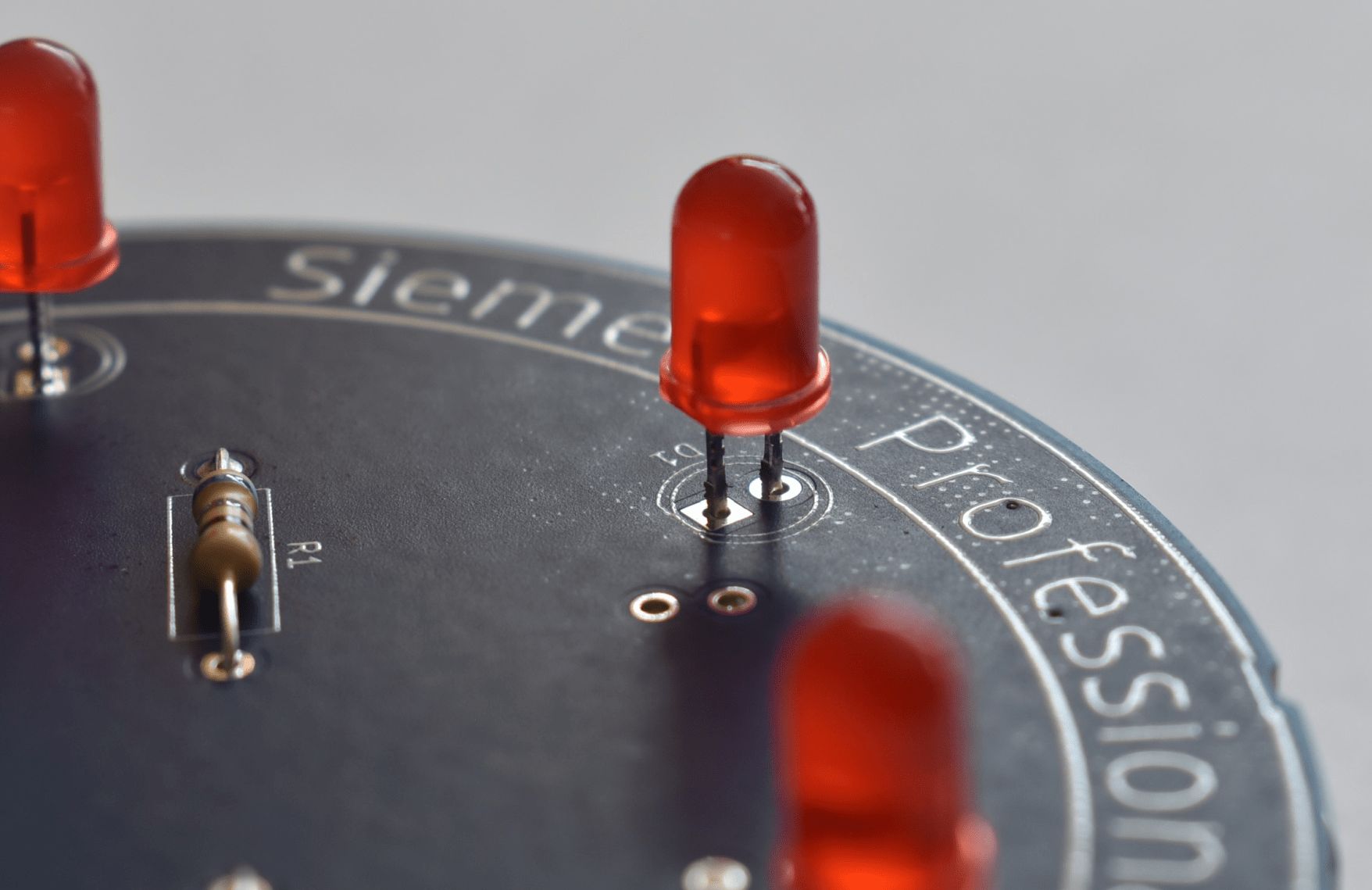

Als letztes werden die 6 LEDs verbaut. Die LEDs sollen dabei nicht direkt auf der Platine aufliegen, sondern etwas Abstand haben. Dazu werden die Beine der LEDs mit den Fingern leicht zusammengebogen. Dann werden sie so weit durch die Platine gesteckt, bis ein leichter Widerstand zu spüren ist. Die LEDs müssen so eingebaut werden, dass das kürzere Beinchen zur Mitte der Platine zeigt!

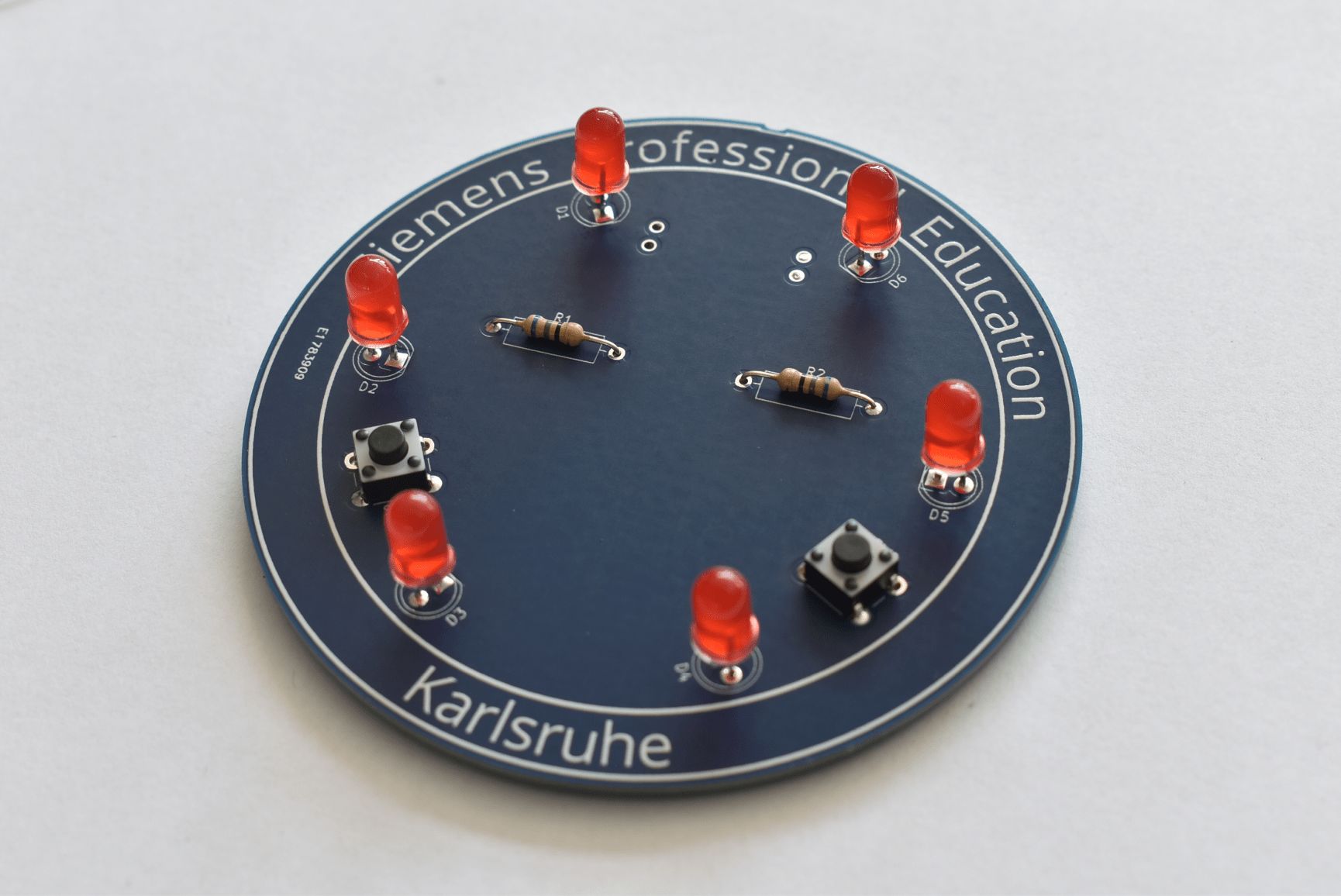

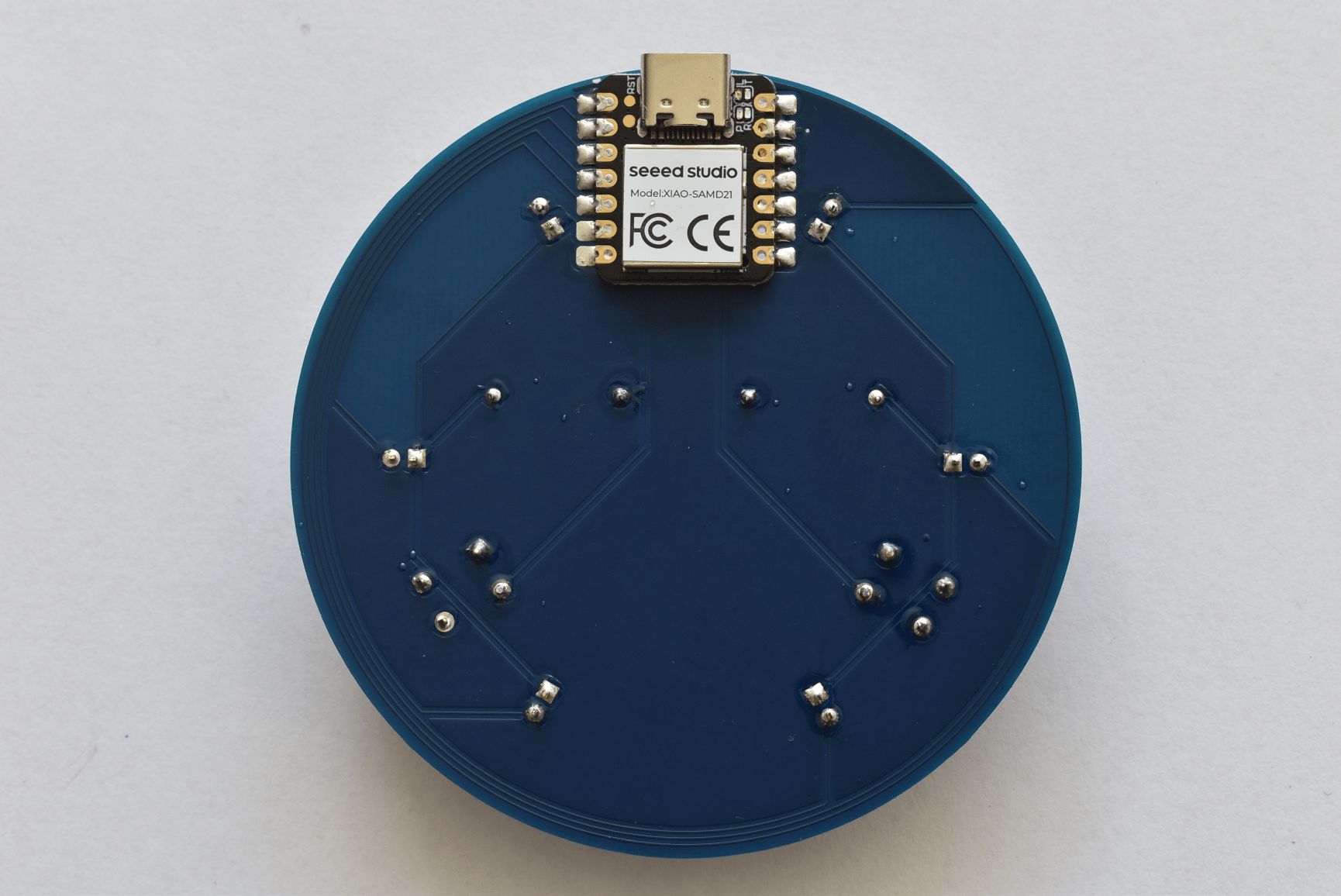

Die Beine der LEDs werden auch auf ca. 2 mm gekürzt und verlötet.
